Máquina de sierra de alambre para minería

1. Descripción general del producto y posicionamiento de adquisiciones

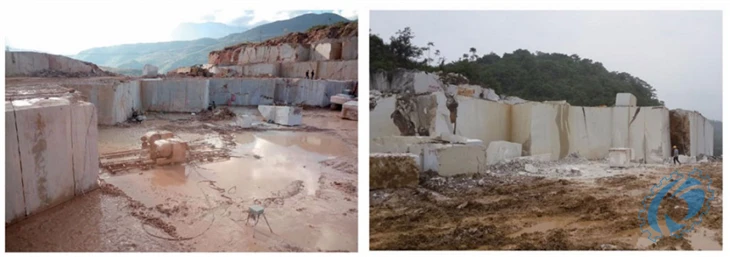

ElMáquina de sierra de alambre para minería (Serie WSM)Diseñado por la provincia de Fujian, Kaida Stone Machinery Co., Ltd. es una solución de extracción de piedra de alta eficiencia y alta resistencia diseñada para la extracción a cielo abierto de granito, mármol, cuarcita y arenisca. Construida específicamente para manejar entornos de cantera exigentes caracterizados por polvo ambiental extremo, alta humedad y fluctuaciones severas de voltaje de la red, la serie WSM reemplaza la voladura tradicional y el corte primario manual con un proceso de corte con hilo de diamante de alta precisión.

Al integrar unidades de conversión de frecuencia dual con tensado de circuito cerrado PLC, la máquina garantiza velocidades de corte óptimas y continuas sin deslizamiento del alambre ni desgaste excesivo. Para los operadores de canteras que enfrentan limitaciones de suministro de energía, las configuraciones opcionales de motores de imán permanente reducen significativamente el consumo eléctrico general, lo que permite la expansión de la mina sin requerir costosas actualizaciones de la red eléctrica.

2. Especificaciones técnicas

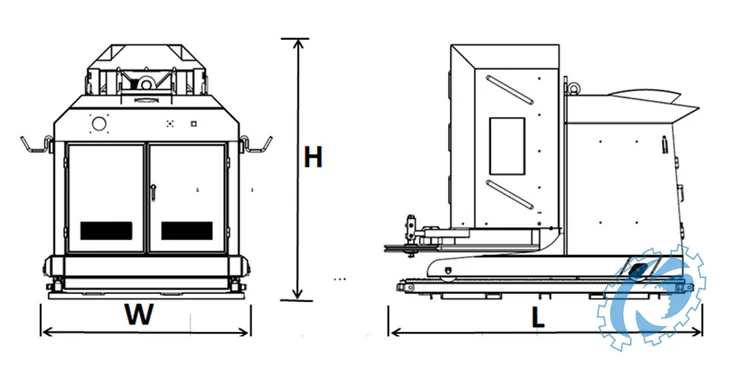

A continuación se muestra la matriz completa de especificaciones de ingeniería para los cuatro modelos estándar de la línea de máquinas cortadoras de alambre para minería WSM:

3. Principio de funcionamiento y tecnología de accionamiento

Control de tensión constante de circuito cerrado

La máquina cortadora de hilo WSM utiliza unsistema convertidor de doble frecuenciajunto con un grado industrialmódulo de control PLC. El sistema opera en un circuito de retroalimentación de tensión constante: cuando el hilo de diamante encuentra dureza de roca variable o cambios de densidad estructural dentro de la masa de piedra, el sistema de control mide dinámicamente la resistencia al corte y ajusta automáticamente la velocidad de desplazamiento lineal hacia atrás de la máquina. Esta alimentación adaptativa en tiempo real evita que el hilo de diamante se rompa, minimiza el desgaste prematuro del talón y mantiene velocidades de corte lineales del volante en niveles óptimos (variables de 0 a 40 m/s).

Imán permanente y adaptación de amplio voltaje

Los sitios de canteras frecuentemente sufren de inestabilidad de voltaje debido a largos tendidos de cables y cargas de arranque de maquinaria pesada. El sistema de accionamiento WSM está diseñado para funcionar de manera confiable en amplias variaciones de voltaje. Además, Kaida ofrece una opción de alta eficiencia.motor de imán permanente, ofreciendo un factor de potencia superior y ahorros de energía que permiten una extracción de alto torque sin sobrecargar las capacidades de las subestaciones locales. Consulte nuestra categoría completa de equipos de corte de canteras para obtener soluciones adicionales.

4. Configuración de la máquina y arquitectura estructural

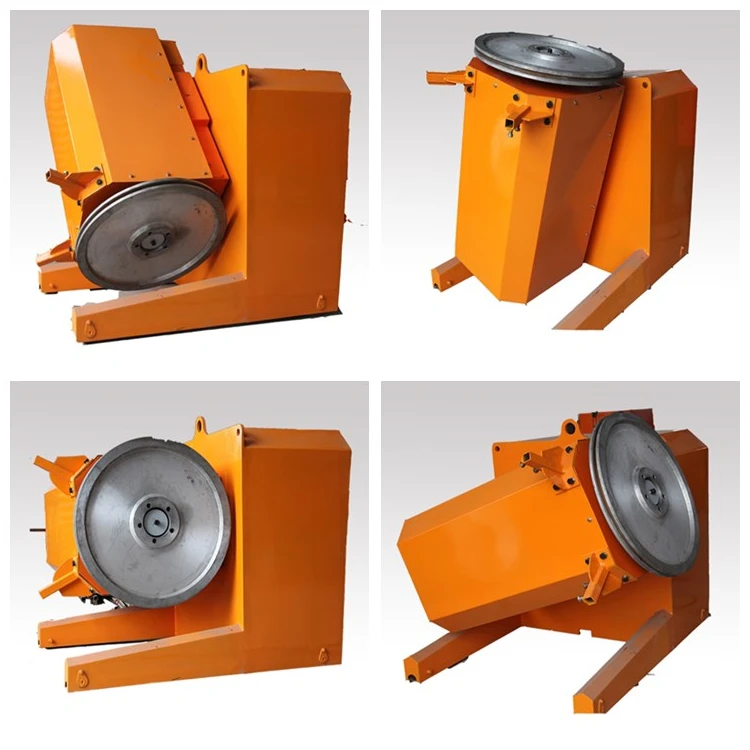

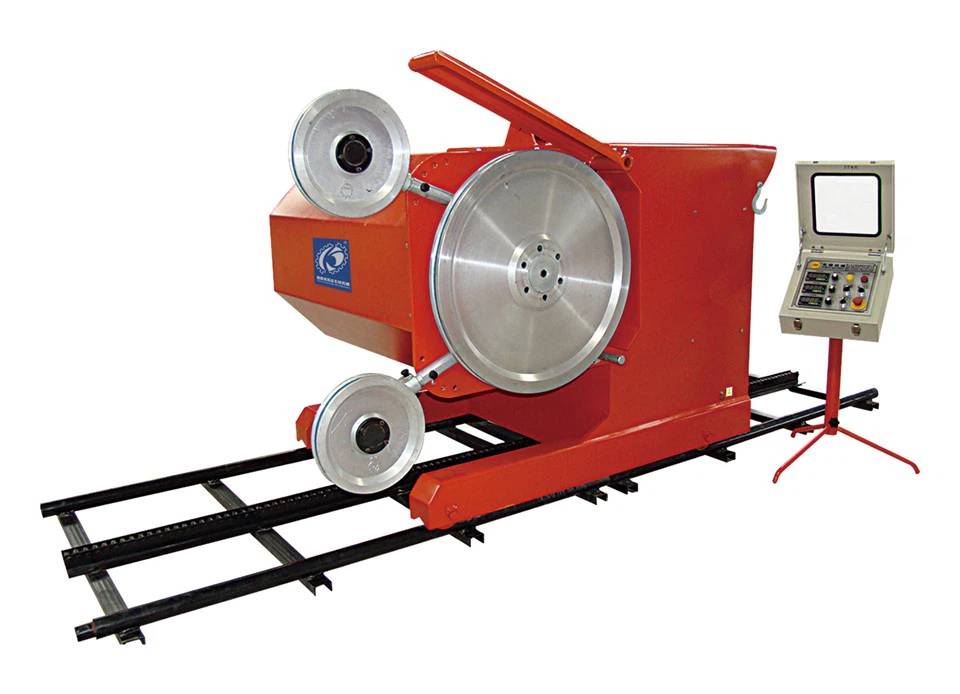

1. Cabezal de corte giratorio motorizado de ±180 grados: El cabezal del volante principal presenta un movimiento lateral impulsado por un motor eléctrico y una rotación motorizada completa de ±180 grados. Esto permite a los operadores alinear fácilmente la sierra de alambre para cortes verticales en banco, cortes inferiores horizontales y cortes en pendiente inclinada sin reposicionar físicamente el pesado chasis.
2. Interfaz eléctrica independiente de fases: El sistema de control incorpora una arquitectura de detección de fase automática sin restricciones de secuencia de fases. Los operadores pueden conectar cables de alimentación de mina sin verificar ni cambiar el orden de las fases, protegiendo la electrónica interna contra daños por inversión de fases.
3. Interruptores de proximidad fotoeléctricos sellados: El control de posición y los límites de los límites del cabezal de corte se basan en sensores de proximidad fotoeléctricos diseñados específicamente para soportar fuertes vibraciones, salpicaduras de agua y polvo de piedra abrasiva.

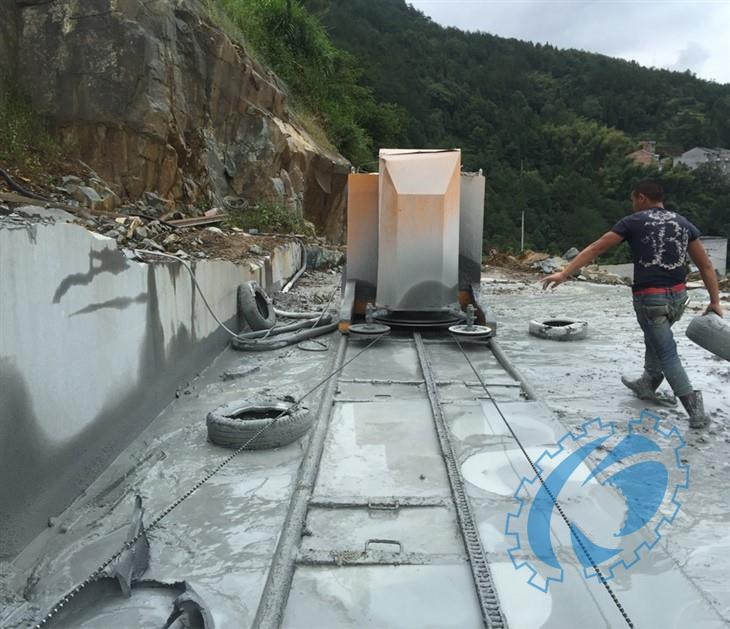

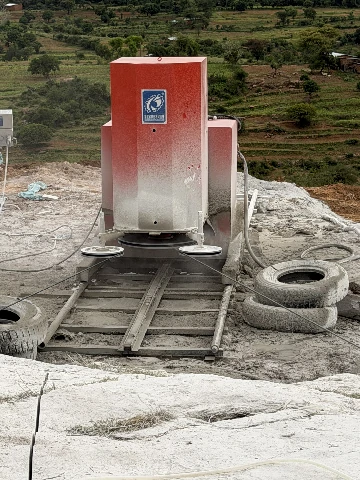

4. Rieles guía modulares de alta resistencia: La máquina se desplaza sobre un sistema de orugas modular de secciones de acero de 2 metros: tres secciones (6 m en total) para WSM-45 y cinco secciones (10 m en total) para WSM-55, WSM-75 y WSM-90, con pesos de oruga por sección que varían de 80 kg (WSM-45) a 88 kg (WSM-90), lo que permite un rápido desmontaje, nivelación y reubicación en bancos de cantera irregulares.

5. Sistemas de protección de seguridad

Para proteger el equipo y al personal de la cantera durante el corte continuo con cargas elevadas, la serie WSM está equipada con un conjunto de protección de seguridad de múltiples capas:

• Protección contra rotura de hilo de diamante: Detiene instantáneamente el avance de la máquina y la rotación del volante si la tensión del cable cae abruptamente, evitando que el cable se suelte.
• Protección contra pérdida de fase y sobrecarga: Corta automáticamente la energía si alguna fase pierde voltaje o si la corriente del motor excede los umbrales de seguridad preestablecidos.
• Protección de posición límite de terminal: Los interruptores de proximidad fotoeléctricos definen límites estrictos para la rotación lateral del cabezal y el recorrido de la pista, evitando el bloqueo mecánico.
• Terminación del circuito de emergencia: Los enclavamientos de la caja de control dedicados permiten la anulación manual inmediata.

6. Interfaz de control y automatización desatendida

Plataforma de control HMI con pantalla táctil

La plataforma de control centralizado cuenta con una interfaz de pantalla táctil intuitiva en varios idiomas que muestra parámetros operativos en tiempo real:

• Corriente del motor principal y corriente de corte neta.
• Velocidad del alambre lineal (0–40 m/s)
• Velocidad y dirección de desplazamiento de la máquina.
• Tiempo de ejecución total acumulado y temporizadores de trabajo
• Registros de protección y diagnóstico de fallas del sistema

Corte automático desatendido

El software de control alterna sin problemas entreModo manual(para la configuración inicial del cable, posicionamiento de muesca y tensión) yModo automático(para corte de producción). Una vez que se inicia el corte automático, el PLC mantiene la tensión y la velocidad de desplazamiento óptimas de forma autónoma. La máquina puede funcionar completamente desatendida, lo que permite que un solo técnico de cantera supervise varias unidades de sierra de hilo WSM simultáneamente en diferentes frentes de la cantera.

7. Guía de adquisición y selección de modelos

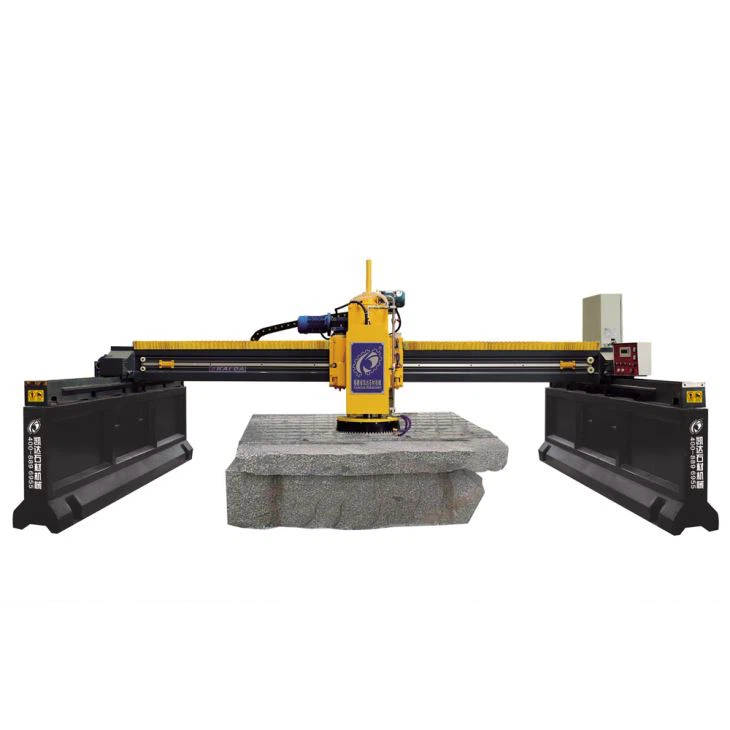

La elección del modelo WSM óptimo depende de la geología de la cantera, las dimensiones requeridas de la cara de corte y la infraestructura eléctrica del sitio. Para patios de procesamiento secundario, también puede consultar nuestrocortadoras de piedra para puentes:

• WSM-45 (45 kW/48 kW en total): Ideal para canteras pequeñas y medianas de mármol y piedra caliza, recorte de bloques secundarios o sitios con capacidad limitada de transformador. Distancia máxima de corte: 1.850 mm. Peso total: 1.645 kg.
• WSM-55 (55 kW/58 kW en total): Recomendado para canteras de granito de dureza media, extracción de banco estándar y corte de bloques en general donde se requiere potencia y movilidad equilibradas. Distancia máxima de corte: 1.950 mm. Peso total: 2.820 kg.
• WSM-75 (75 kW/79 kW en total): Construido para canteras de granito a gran escala, formaciones de piedra dura (p. ej., cuarcita, basalto denso) y cortes verticales profundos de hasta 2100 mm de distancia. Peso total: 4.050 kg.
• WSM-90 (90 kW/95 kW en total): Modelo insignia de servicio pesado diseñado para minas de granito a cielo abierto de alta producción, producción máxima de metros cuadrados por hora y condiciones de roca de dureza extrema. Distancia máxima de corte: 2.250 mm. Peso total: 4.500 kg.

8. Pautas de instalación, operación y mantenimiento

1. Configuración de pista: Coloque el riel guía modular en un banco de cantera nivelado - 3 secciones (6 m en total) para WSM-45, o 5 secciones (10 m en total) para WSM-55, WSM-75 y WSM-90. Asegure los pasadores de anclaje del riel para resistir las fuerzas de tracción hacia atrás durante el desplazamiento automático.

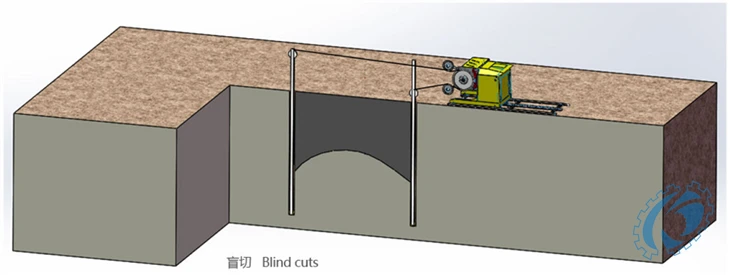

2. Enhebrado y tensado de cables: Pase el bucle de alambre de diamante a través de las intersecciones de pozos verticales y horizontales previamente perforados. Ajuste la posición del cabezal de corte motorizado (rotación de ±180 grados) hasta que el cable se alinee directamente con la ranura del volante.
3. Calibración de parámetros: Establezca la velocidad lineal objetivo (normalmente 22–30 m/s para granito, 30–40 m/s para mármol blando) y los límites máximos de corriente del motor en la pantalla táctil.
4. Mantenimiento de rutina:
   • Inspeccione diariamente los revestimientos de caucho del volante en busca de desgaste en las ranuras o astillas de piedra incrustadas.
   • Limpie los interruptores de proximidad fotoeléctricos y verifique que los conectores de los cables estén sellados contra la humedad.
   • Lubrique las guías del cabezal lateral y los conjuntos de engranajes giratorios según los intervalos de fábrica.

9. Soporte del fabricante y red global de posventa

Como fabricante certificado bajoNormas ISO9001, ISO14001 y CE, Kaida Stone Machinery Co., Ltd. de la provincia de Fujian brinda soporte global integral para todos los equipos de la serie WSM:

• Diseño de cantera personalizado y planificación CAD: El grupo de ingeniería de Kaida ayuda a los clientes a configurar alturas óptimas de los bancos, diseños de distribución de energía y cantidades de máquinas.
• Diagnóstico remoto y asistencia técnica: Las interfaces de control integradas admiten la resolución remota de problemas técnicos para resolver las anomalías operativas con prontitud.
• Repuestos y distribución global: Con el respaldo de 35 sucursales nacionales y más de 30 agentes internacionales, Kaida almacena repuestos completos (revestimientos de volante, orugas, módulos PLC, interruptores de proximidad) para un rápido envío global.
•
